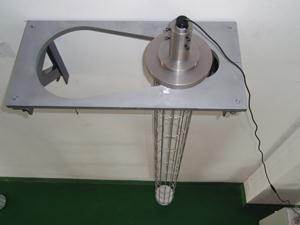

袋笼激光垂直度检验仪
袋笼是除尘骨架的别称，将滤袋框架口的端面放在水平的平板上，使其垂直于水平面，并在其边上吊挂一吊线重锤，用直尺分别测量框架的上部和下部边缘与吊线的距离
供应商:河北国亿环保设备有限公司
产 地:中国>河北>沧州>泊头市
电话：0317-4582227 4582228 传真：0317-4582229
手机：13832731797
2367388495
搜索关键词：袋笼|除尘骨架|除尘框架
袋笼激光垂直度检验仪详细内容
4.6直径公差
圆袋框架的直径公差应取负公差，应≤框架直径的1﹪。
扁袋框架的端面尺寸应取负公差，应≤其周长的1﹪。
4.8长度公差
长度公差应取负公差。应≤框架长度的2‰。
4.9滤袋框架垂直度公差。
垂直度公差应取负公差。应≤框架长度的2‰
5 检验规则
5.1支撑环间距
用游标卡尺测量每相邻两只支撑环的间距应符合4.1项的规定。
5.2纵筋间距
用游标卡尺测量每相邻两根纵筋间距应符合4.2项的规定。
5.3焊点牢固度检验
将圆袋笼式框架一端固定，将另一端扭至60度保持15秒，然后放松，框架能正常恢复，并无脱焊现象。
5.4表面光洁度检验
用针刺毡制成与被检滤袋框架紧配的滤袋，长300mm、无底，套入滤袋框架，然后拉出，针刺毡无损伤。
5.5圆袋框架直径公差检验
用游标卡尺在圆周上均分的测量四点，其平均值的偏差应符合4.6规定。
5.6扁袋框架周长公差检验
用钢卷尺分别测量滤袋框架的四边、其周长偏差值应符合5.7的规定。
5.7长度公差检验
在框架的头部端面至底部端面的圆周边均分的用卷尺测量四点，其每点长度的偏差应符合4.8的规定。
5.8垂直度公差检验
将滤袋框架口的端面放在水平的平板上，使其垂直于水平面，并在其边上吊挂一吊线重锤，用直尺分别测量框架的上部和下部边缘与吊线的距离，其差值应符合4.9的规定。
圆袋框架的直径公差应取负公差，应≤框架直径的1﹪。
扁袋框架的端面尺寸应取负公差，应≤其周长的1﹪。
4.8长度公差
长度公差应取负公差。应≤框架长度的2‰。
4.9滤袋框架垂直度公差。
垂直度公差应取负公差。应≤框架长度的2‰
5 检验规则
5.1支撑环间距
用游标卡尺测量每相邻两只支撑环的间距应符合4.1项的规定。
5.2纵筋间距
【袋笼加工设备】
用游标卡尺测量每相邻两根纵筋间距应符合4.2项的规定。
5.3焊点牢固度检验
将圆袋笼式框架一端固定，将另一端扭至60度保持15秒，然后放松，框架能正常恢复，并无脱焊现象。
5.4表面光洁度检验
用针刺毡制成与被检滤袋框架紧配的滤袋，长300mm、无底，套入滤袋框架，然后拉出，针刺毡无损伤。
5.5圆袋框架直径公差检验
用游标卡尺在圆周上均分的测量四点，其平均值的偏差应符合4.6规定。
5.6扁袋框架周长公差检验
用钢卷尺分别测量滤袋框架的四边、其周长偏差值应符合5.7的规定。
5.7长度公差检验
在框架的头部端面至底部端面的圆周边均分的用卷尺测量四点，其每点长度的偏差应符合4.8的规定。
5.8垂直度公差检验
将滤袋框架口的端面放在水平的平板上，使其垂直于水平面，并在其边上吊挂一吊线重锤，用直尺分别测量框架的上部和下部边缘与吊线的距离，其差值应符合4.9的规定。
